門禁主機怎么解鎖？
門禁一體機怎么接讀卡器？
讀卡器怎么接線？
怎么撥碼？
接好線了怎么配置？
……
對于門禁設備
你是否也有上面的問題呢？
本期康康為大家?guī)恚?/p>
門禁技術專題
你的問題，
這篇文章統統幫你搞定！
門禁接線篇
一
門禁主機接鎖
門禁主機接電鎖

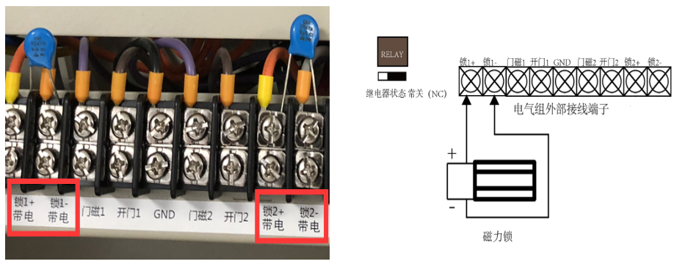

以K2600為例，主板上有鎖+跟鎖-的端子，端子自身已經帶12V的電了，只需要把磁力鎖或電插鎖或陰極鎖的正極接正極，鎖的負極接負極，再把繼電器狀態通過跳帽設置常開或常閉狀態即可。
門禁主機接無需主機供電的鎖

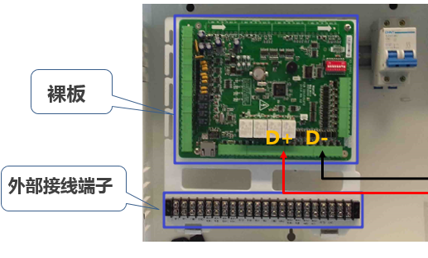

以K2600為例，綠色主板有D+D-提供不帶電的開關量信號，接上對應的鎖或者電動門即可。再通過跳帽設置對應常閉或常開信號。
二
門禁一體機接鎖
門禁一體機接鎖原理
常開鎖：斷電關門。

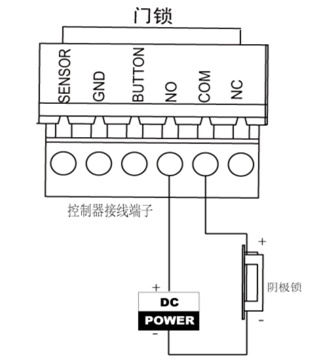

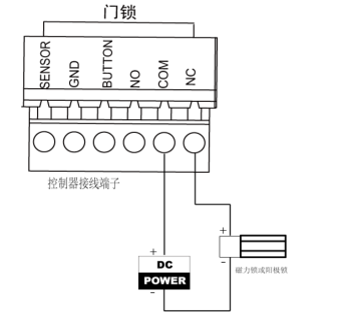

接線方式：一體機NO接鎖+，鎖-接外接電源-，外接電源+接一體機COM
常閉鎖：通電關門。
接線方式：一體機NC接鎖+，鎖-接外接電源-，外接電源+接一體機COM
三
門禁主機（含一體機）接讀卡器
讀卡器485接法

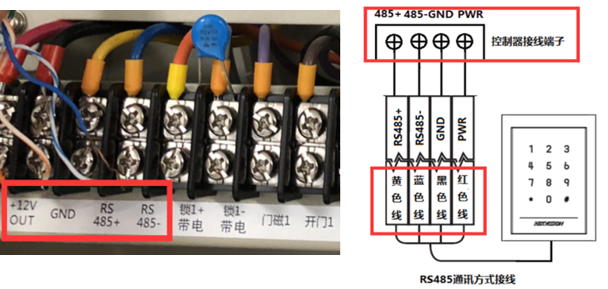

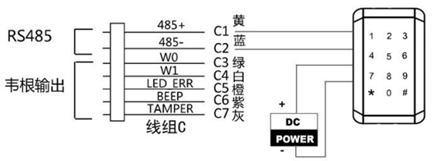

門禁主機的4個端子 RS485+、RS485-、12V、GND分別接到讀卡器的RS485+，RS485-，PWR，GND
讀卡器韋根接法

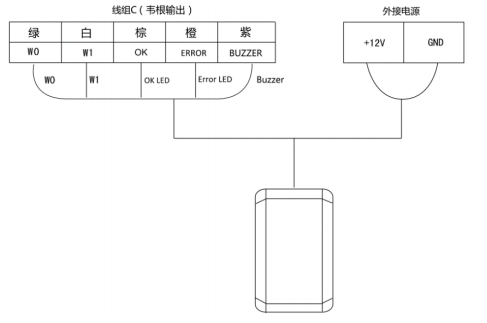

讀卡器的紅（+12V）和黑（GND）接讀卡器的讀頭電源處，綠（W0）接端子W0，白色（W1）接端子W1處。此處四根線是必連的。如果要控制韋根的LED和蜂鳴，就必須把BZ/ERR/OK都接上去。
四

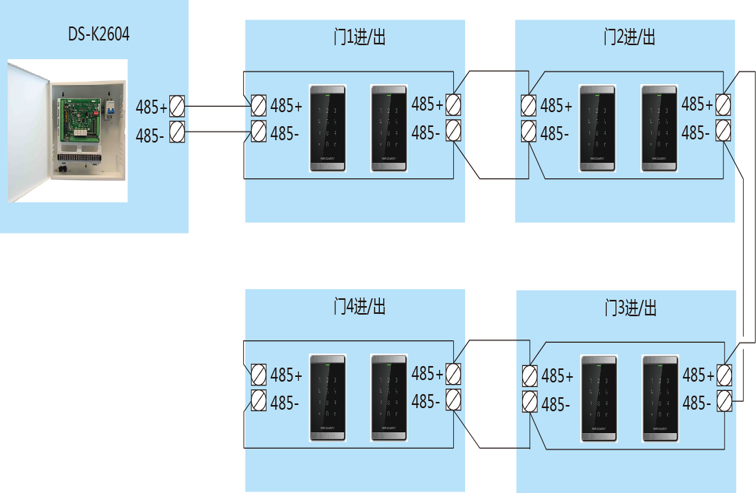

門禁主機讀卡器接線——手拉手
K2601/K2602/K2604分別對應最多可并接2/4/8個RS485讀卡器
讀卡器的前四位為地址撥碼，遵循原則地址1對應門1進，地址2對應門1出，地址3對應門2進，地址4對應門2出，以此類推，最多到地址8。
讀卡器采用485接線時，后面四位無需撥碼，都是OFF的狀態。
五
讀卡器撥碼

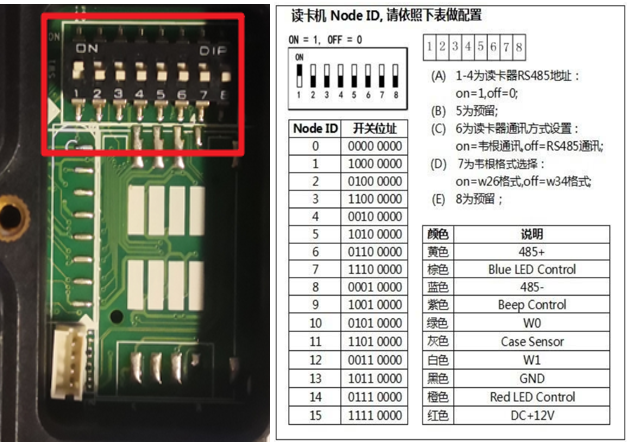

讀卡器撥碼盤
485讀卡器撥碼

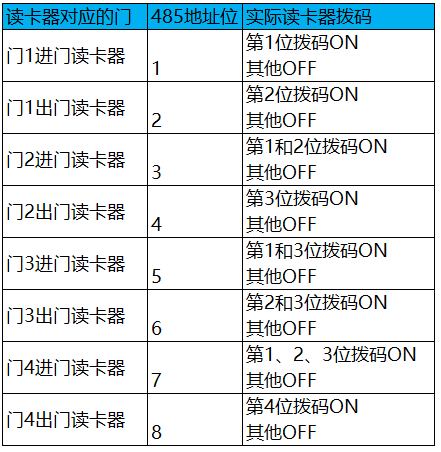

二進制撥碼方式：
第一個門的進門讀卡器撥1,出門讀卡器撥2。
第二個門的進門讀卡器撥1和2，出門讀卡器撥3。
第三個門的進門讀卡器撥1和3，出門讀卡器撥2和3。
第四個門的進門讀卡器撥1和2和3，出門讀卡器撥4。
重啟生效
韋根讀卡器撥碼
撥6，其余不撥。重啟生效。
（現在新出的讀卡器韋根連接不加密情況下?lián)?和6，其余不撥。）
六
門禁一體機通訊設置
485通訊設置
門禁一體機做主機，外接485讀卡器時：

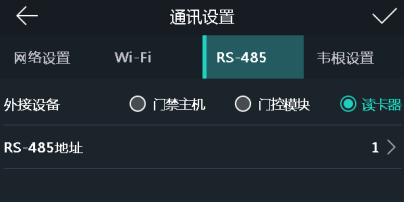

1） 將一體機的工作模式設置為主機模式：通訊設置-485設置-外接設備，選擇讀卡器；
2）讀卡器背板撥碼位置，將讀卡器設置為RS485模式，并將二進制撥碼地址設置為地址2；
3）一體機做主機使用時，RS485地址默認為1
韋根通訊設置
門禁一體機做主機，外接韋根讀卡器時：

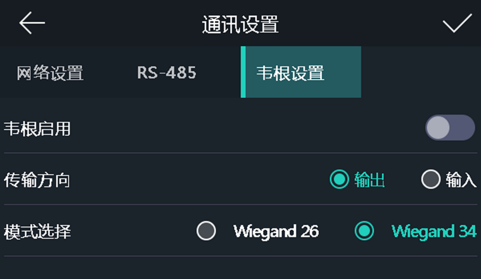

1）讀卡器背板撥碼位置，將讀卡器設置為Weigand模式：通訊設置-韋根設置-傳輸方向,選擇為輸入；
2）一體機Weigand設置中，啟用Wiegand使能，根據讀卡器模式選擇對應的Weigand34或Weigand26；
3）Weigand通訊接線建議不超過80米；
4）外部電源必須要跟一體機電源共地。
七
門禁主機（含一體機）接門磁
門磁原理
是安全報警的一種裝置，用來探測門狀態并可以反饋門狀態（iVMS-4200查看）。
門磁接線

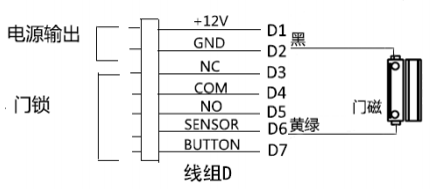

將門磁信號線接到一體機上SENSOR/GND接線端子。
八
門禁主機接開門按鈕
開門按鈕原理
開門按鈕按下，給門禁主機一個閉合信號，此時門禁主機開門按鈕對應繼電器狀態改變，實現開門。
開門按鈕接線

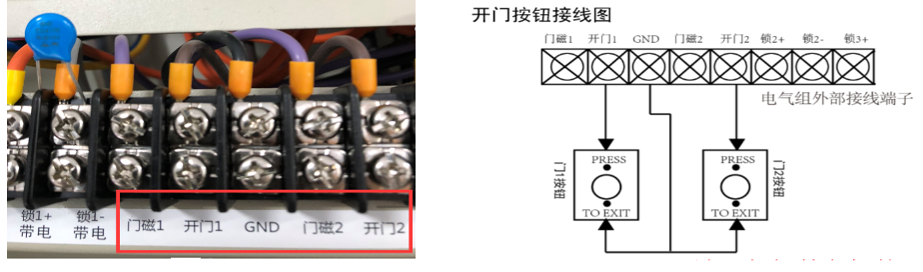

開門按鈕“press”接“開門”，“to exit”接“GND”（不區分正負極）
九
門禁一體機接開門按鈕
開門按鈕原理
開門按鈕按下，給門禁一體機一個閉合信號，此時門禁一體機開門按鈕對應繼電器狀態改變，實現開門。
開門按鈕接線
開門按鈕PRESS接BUTTON，TO EXIT接GND（不區分正負極）
人員配置篇
一
本地添加人員（需設備支持）
進入后臺方式

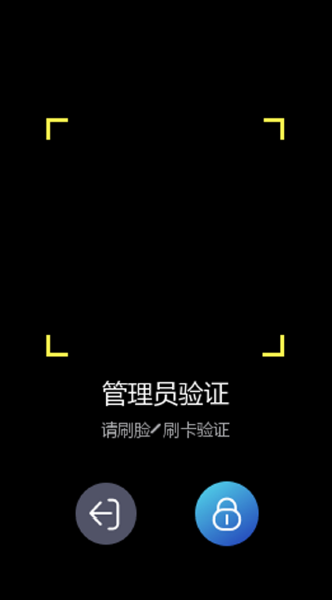

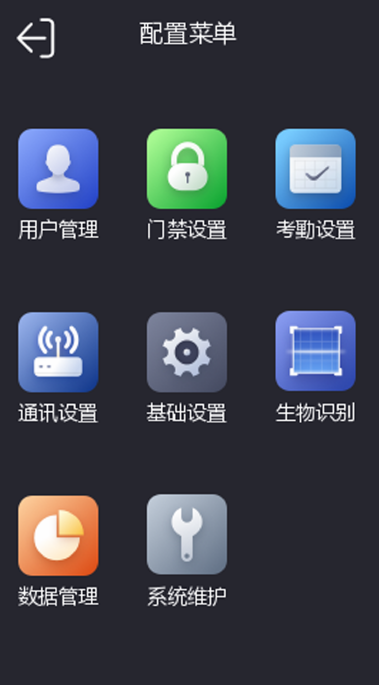

①K1T671系列以及K1T3系列，長按顯示器3秒，根據界面上方手勢，向左或向右滑動，進入入管理員驗證界面。
②K1T804系列長按OK鍵3秒，輸入管理員密碼進入后臺UI界面。
（一般觸屏的是待機界面長按屏幕輸入激活密碼進入后臺，其他的以用戶手冊為準）
添加人員方法

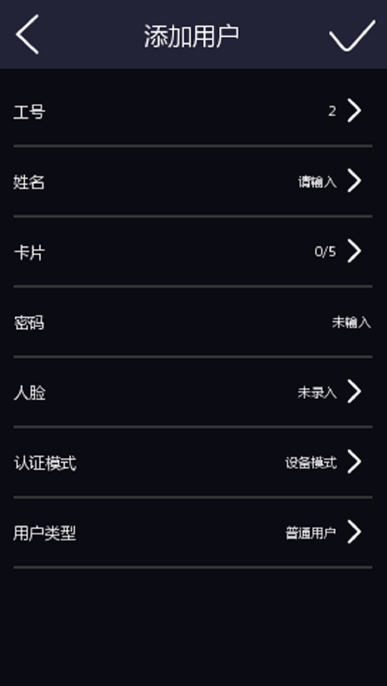

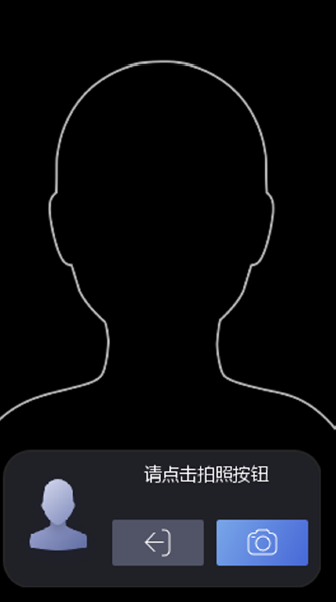

點擊用戶管理，點擊“＋”進入添加用戶界面，設置工號、姓名，點擊卡號，卡片放到刷卡區域識別卡號，點擊指紋-錄入指紋，點擊人臉-錄入人臉，設置驗證方式，然后保存。
二
iVMS-4200客戶端添加人員
操作步驟
客戶端
①點擊人員管理，添加-添加組織；

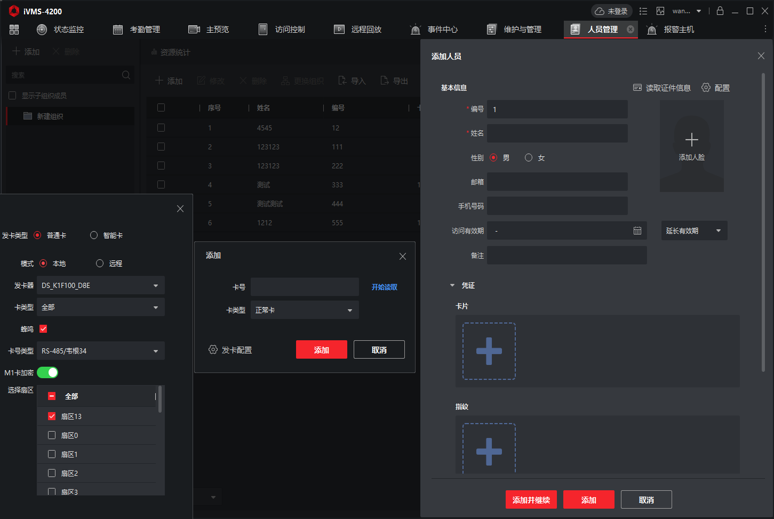

②點擊右側添加，設置編號、姓名，擇卡片，點擊“＋”，發卡配置-選擇本地（使用發卡器）或選擇遠程（使用設備本身讀卡器），點擊開始讀取，卡片放到刷卡區域，識別卡號后點擊添加，完成添加卡片。
三
iVMS-4200客戶端下發權限
操作步驟
客戶端

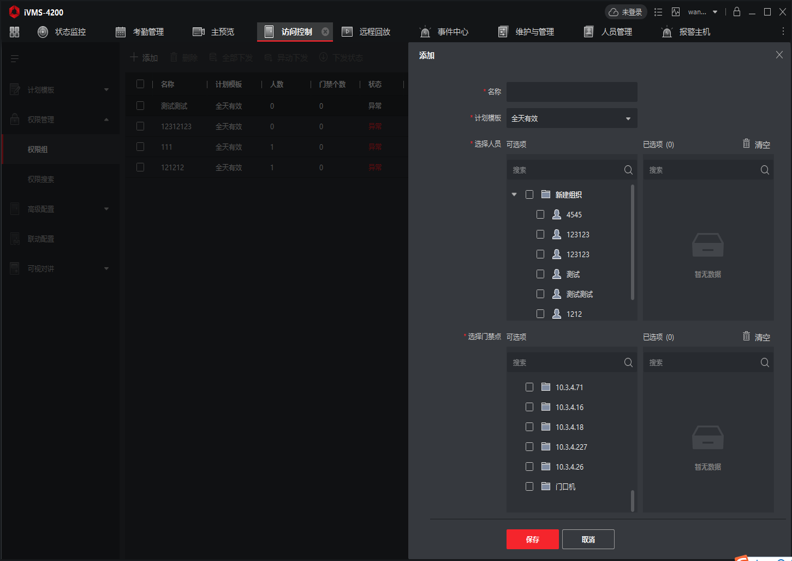

①點擊訪問控制-點擊權限管理-點擊權限組；
②點擊添加-設置名稱-選擇計劃模板-選擇部門-選擇門禁點-點保存 ；
③選擇剛才添加好的權限組-點擊異動下發或全部下發。
異動下發：在保留設備本地的人員的前提下，把新的人員下發到設備本地。
全部下發：不保留設備原有人員，先清空原有人員，再把客戶端里選擇的人員下發到設備本地。
